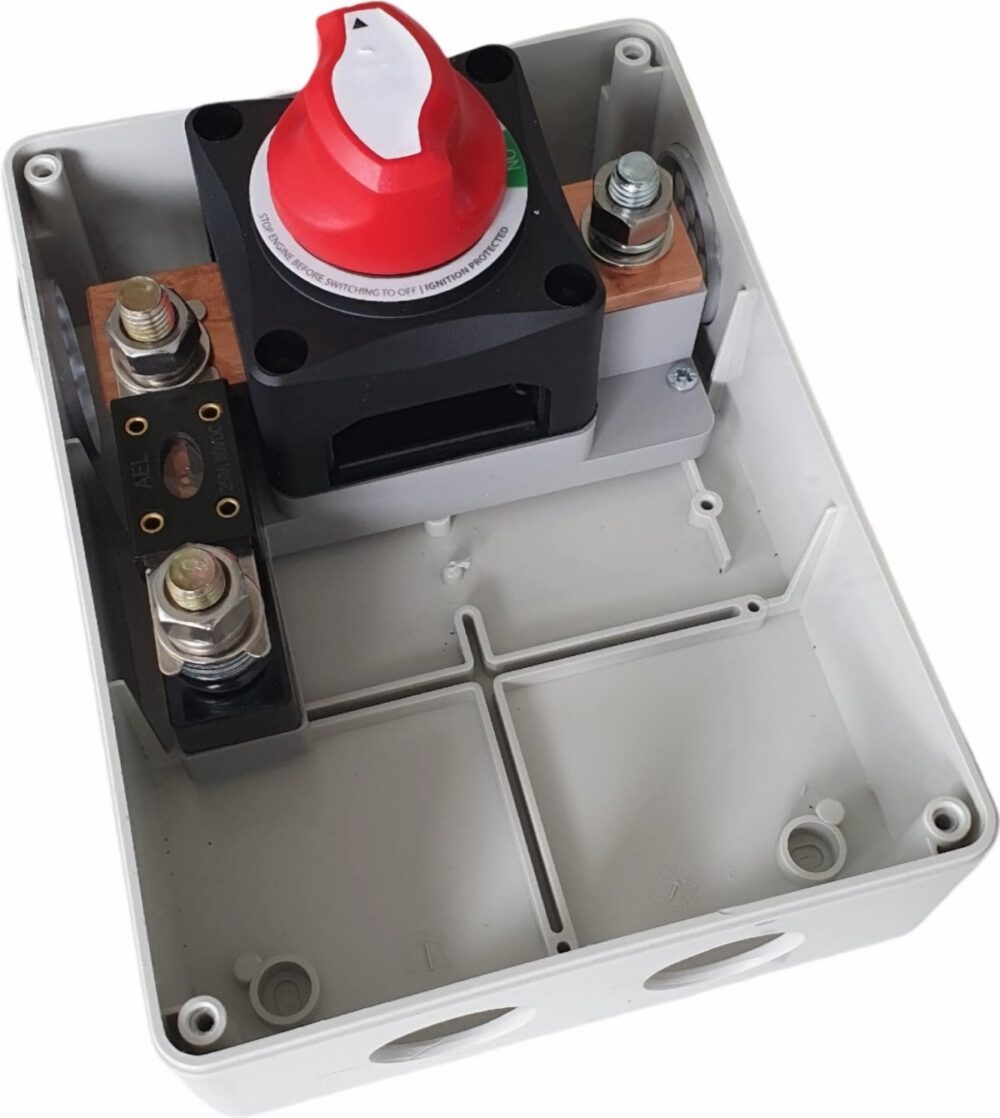

Батарейная коробка BB1, 1 батарея + 1 инвертор

Описание

Батарейный бокс служит для безопасного подключения башенного батарейного хранилища (battery stack) и 1 инвертора на напряжении 48 V DC. Бокс оснащен предохранителем 250 A для подключения положительного провода (минимум с сечением 70 mm2) battery stack. Выход оборудован разъединителем. Бокс хорошо подготовлен для установки входного и выходного кабеля благодаря паре отверстий диаметром 40 mm на нижней стороне.

Не выключайте и не включайте под нагрузкой. При прерывании под нагрузкой произойдет обгорание контактов и последующее повреждение устройства, на которое не распространяется гарантия. При неправильном обращении существует риск возникновения переходного сопротивления и, как следствие, пожара.

Монтаж и подключение

• Работайте с устройством всегда без напряжения. Монтаж устройства может выполнять только лицо с соответствующей квалификацией.
• Устройство предназначено для использования в помещении при температурах от +5 до +25 °C и влажности до 95 % неконденсирующей. Не размещайте над источниками тепла, например, инверторами.
• Устройство предназначено для монтажа на негорючую поверхность в вертикальном положении так, чтобы выводы кабелей направлялись вниз. Это положение необходимо соблюдать для правильной естественной вентиляции устройства.
• Не закрывайте вентиляционные отверстия, а также отверстия для кабелей.
• Кабели монтируйте и крепите так, чтобы не возникал на винты натяжение больше 3 N.
• Провода подключаются с помощью кабельного глаза с отверстием 10 mm.
• Используйте правильные сечения проводов для отдельных ветвей или установите предохранители с более низким адекватным значением. Тип предохранителя ANL.
• Батарейная ветвь (слева от выключателя, 200 A) с сечением минимум 70 mm².
• Инверторная ветвь (справа от выключателя, 200 A) с сечением минимум 70 mm².
• Крутящий момент затяжки подключающих винтов составляет 12 Nm.

Ключевые параметры

• Размеры: 147 x 197 x 80 mm
• Рабочее напряжение: 48 V
• Постоянный ток через устройство: 140 A
• Кратковременный ток: 200 A (макс 5 мин)
• Пиковый ток: 250 A (15 с)
• Степень защиты IP20
