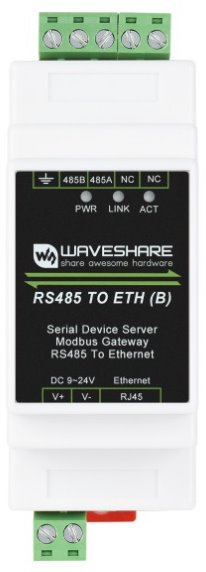

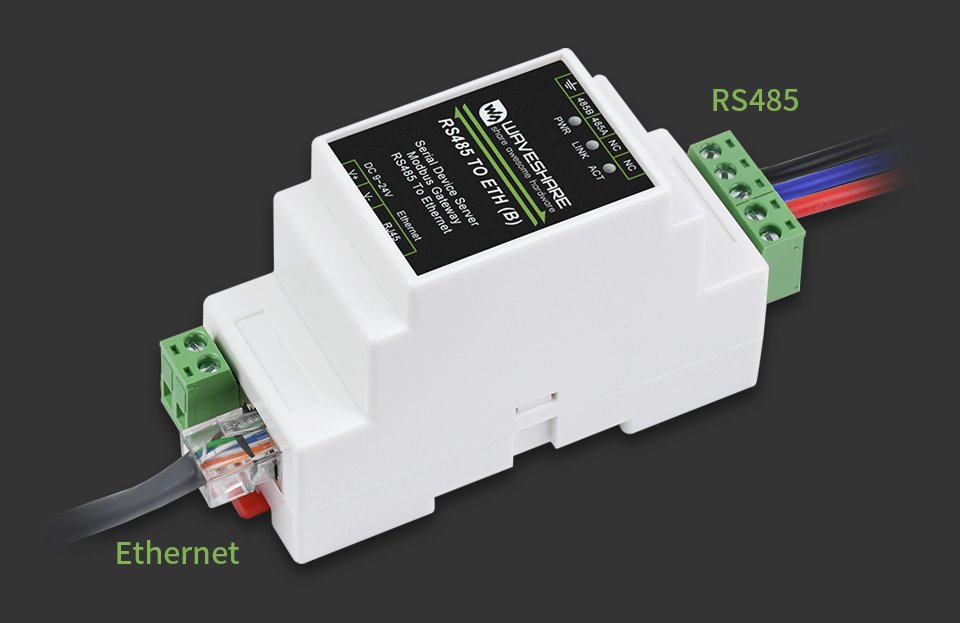

Industrijski zaporedni strežnik Waveshare, RS485 — Ethernet, TCP/IP

Opis

Strežnik z več funkcijami, vključno s serijskim strežnikom, Modbus in MQTT prehodom, pretvorbo RS485 v JSON itd. Opremljen je s priključki RS485 in Ethernet, za napajanje uporablja vijčne sponke in podpira napajanje v razponu 9 ~ 24 V.

Strežnik je naprava za zbiranje podatkov in hkrati deluje kot IoT prehod, namenjen uporabi v industriji. Konstrukcija strežnika je požarno odporna, prilagojena za montažo na tirnice, ima majhne dimenzije in se enostavno namesti. Strežnik je primeren za aplikacije, kjer se uporablja zbiranje podatkov, lahko pa služi tudi kot IoT prehod. Uporabiti ga je mogoče tudi na področju IoT varnosti ali pametnega nadzora naprav.

Glavne prednosti

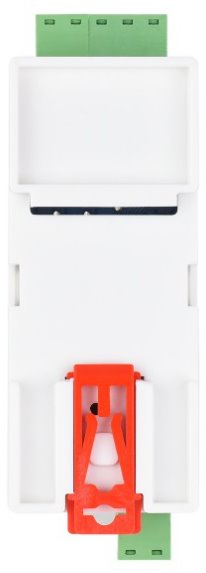

• Prilagojen za montažo na tirnice
• Možno ga je uporabiti kot Modbus prehod
• Sposobnost večkomunikacije
• Možnost napajanja terminala
• RJ45 ethernet
• MQTT in JSON
• Podpora za več gostiteljev
• Mnogofunkcijska naprava
• Konfiguracija gostitelja/spletne strani
• Visoka kakovost, primerna za industrijska področja

Primarna funkcija

Glavna funkcija strežnika je dvosmerni prozoren prenos podatkov med RS485 in ethernetom.

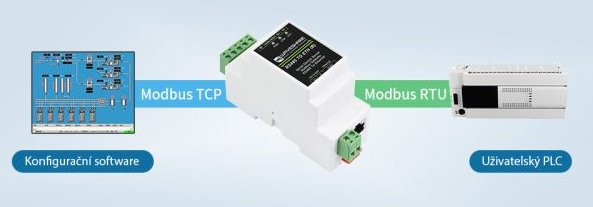

Podpora za Modbus prehod

Primeren za posodobitev Modbus, lahko se uporablja s 3D konfiguracijskim programsko opremo.

Več komunikacijskih načinov

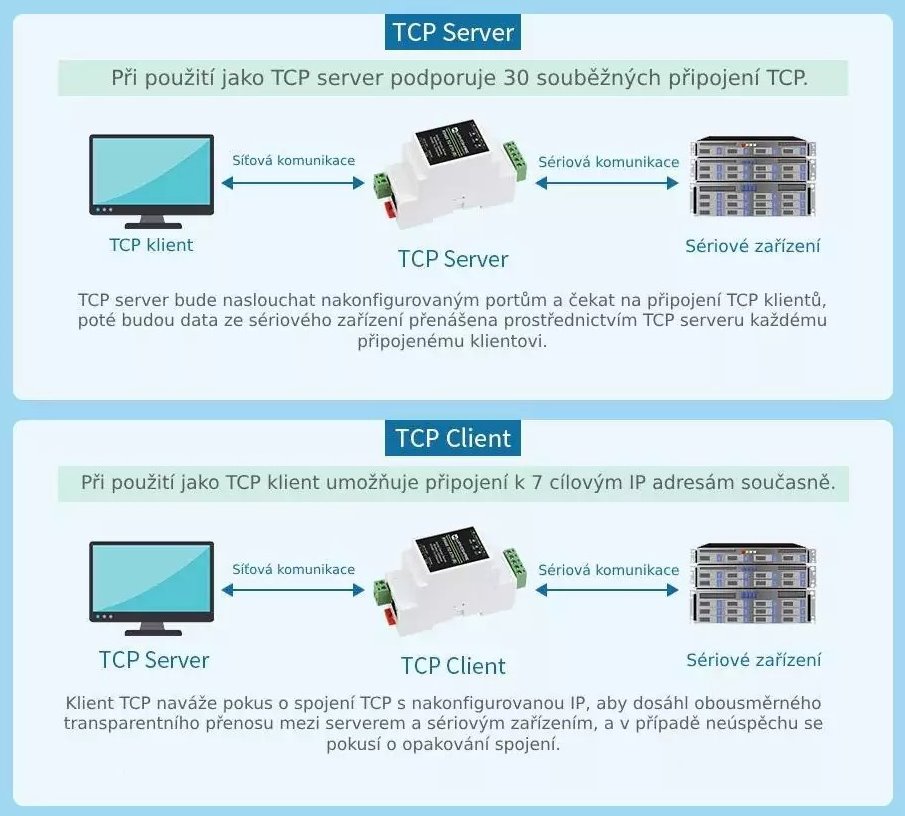

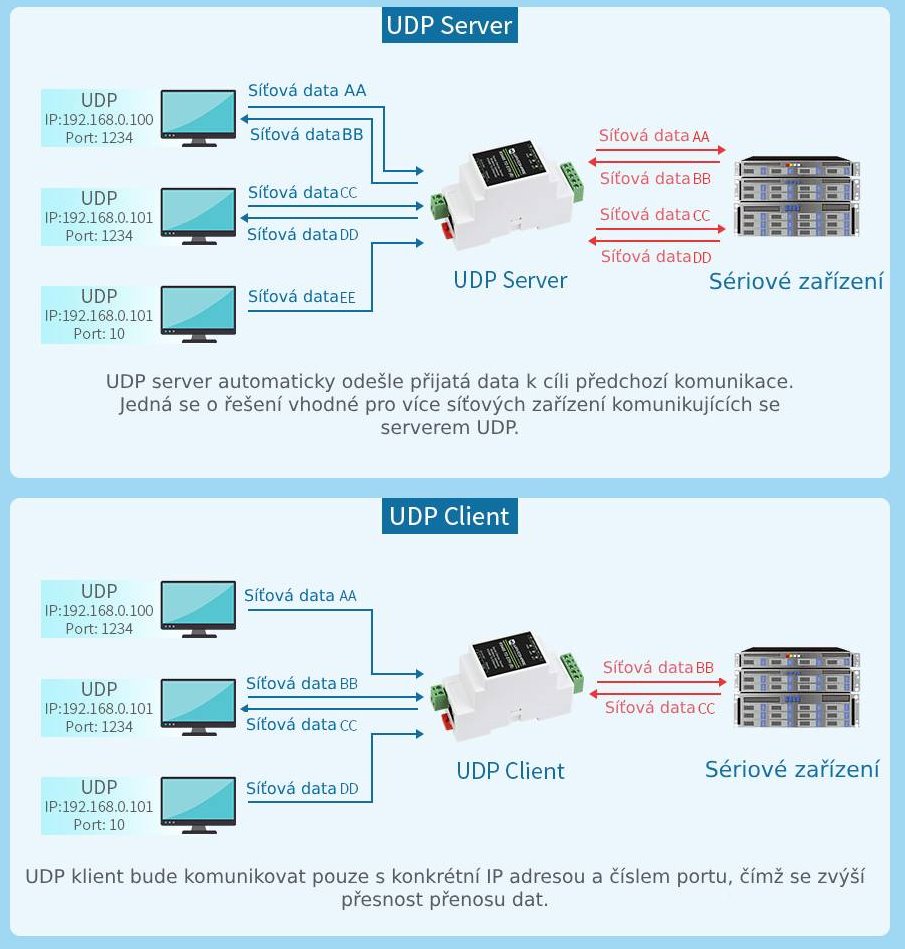

Podprti načini vključujejo TCP strežnik / TCP odjemalec / UDP / UDP multicast.

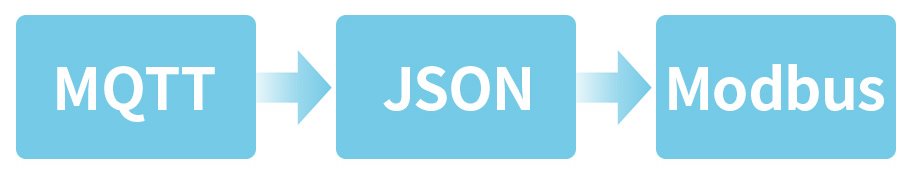

Pretvorba MQTT/JSON v Modbus

Možnost fleksibilne konverzije med različnimi protokoli. Če strežnik uporabljate kot MQTT prehod, lahko naprave pošiljajo serijske podatke na strežnik MQTT protokola MQTT prek prozornega prenosa. Podprti strežniki vključujejo Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet itd. Prejeti podatki Modbus RTU ali nestandardni serijski podatki se lahko analizirajo v format JSON in pred pošiljanjem pakirajo v paket MQTTdata.

Če strežnik uporabljate kot prehod za zbiranje podatkov JSON, lahko naprave povežete z instrumenti za zbiranje podatkov prek povezave RS485. Nato lahko samodejno pridobivate podatke, jih pretvarjate v format JSON in na koncu pošiljate na strežnik. Prejeti podatki podpirajo protokole Modbus RTU 645 instrument 97 različica, 645 instrument 07 različica, ter različne nestandardne protokole RS485. Format pošiljanih podatkov je mogoče konfigurirati prek gostitelja. Za pošiljanje JSON se lahko uporabljajo protokoli MQTT, HTTP POST, HTTP GET itd.

Podpora za roll-polling za več gostiteljev

Strežnik ima sposobnost prepoznavanja različnih omrežnih naprav in odzivanja nanje. Pri komunikaciji z več omrežnimi napravami hkrati ne pride do prekinitev.

OSNOVNE INFORMACIJE

• Komunikacijski vmesnik: RS485, vijčna sponka, podpora za 32 podnaprav
• Napajanje: 9 ~ 24 V DC, vijčna sponka

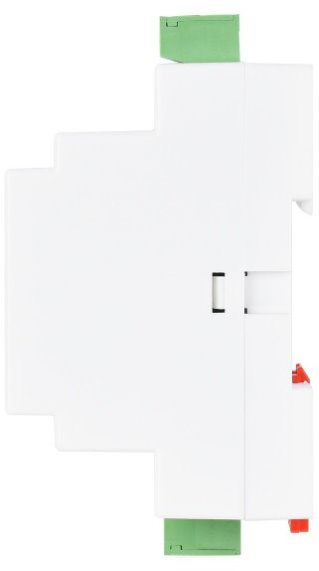

• Dimenzije: D x Š x V: 87 x 36 x 59 mm

KOMUNIKACIJA

• Ethernet: 10 / 100M z avtomatskim usklajevanjem RJ45, zaščita pred prenapolnjenjem 2 KV
• Serijski port: RS485 × 1: RXD, TXD, GND

SPECIFIKACIJA SERIJSKEGA PORTA

• Hitrost prenosa: hitrost: 300 ~ 115200 bps
• Bit parnosti: brez, neparno, parno, oznaka, presledek
• Bit podatkov: 5 ~ 9 bitov
• Nadzor toka podatkov: ni na voljo

PROGRAMSKA OPREMA

• Protokol: PROTOKOL: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfiguracija: gostitelj, spletni brskalnik, knjižnica funkcij za upravljanje naprav
• Način komunikacije: neposredna komunikacija TCP/IP, VCOM
• Način delovanja: TCP strežnik, TCP odjemalec (soobstoječe s TCP strežnikom), UDP, UDP multicast
