Dom u Šumadiji sa sopstvenom elektranom: 36 kW panela i 61,4 kWh baterija
72 panela na dve zemljane konstrukcije, proračunate po srpskim standardima SRPS EN. Oprema je u posebnoj izolovanoj tehničkoj kućici.36 kW snaga · 61,4 kWh akumulator · 41° nagib ka jugu · 25 godina projektovani vek konstrukcije
Brojke projekta
| 36 kW | vršna snaga solarnog polja |
| 72 panela | AIKO Neostar 2S+ 500 W, efikasnost 22,4% |
| 61,4 kWh | kapacitet LiFePO4 baterija |
| 30 kW | trofazni hibridni inverter Deye |
| 2 konstrukcije | po 36 panela, 13 rešetkastih nosača svaka |
| 48 m² | površina omotača tehničke kućice |
Kuća je pored šume, a mreža ne može da izdrži opterećenje
Parcela se nalazi u Šumadiji, u centralnoj Srbiji, na 200–250 metara nadmorske visine. Brdovit teren, u blizini je izgradnja i visoka stabla, a na krovu nema slobodnog mesta.
Ušteda na računima je kod investitora bila na drugom mestu. Na prvom je bilo da uređaji u kući ne zavise od kvaliteta mreže, a da zalihe energije bude dovoljno za veče, noć i dva uzastopna oblačna dana.
Tri uslova investitora:
- Panele postaviti na zemlju, krov ne dirati.
- Opremu izmestiti iz kuće: buka i toplota u stambenim prostorijama nikome ne trebaju.
- Konstrukciju izračunati na sneg i vetar u Šumadiji pre dolaska ekipe, sa proračunom u ruci.
Rezultat: 36 kW preko dana i 61,4 kWh rezerve za veče i noć
Elektrana pokriva dnevnu potrošnju kuće i održava je pri padovima napona i prekidima mreže. Baterije su dovoljne za večernji vrh i celu noć bez ijednog kilovata iz mreže. Hibridni inverter sam raspoređuje energiju između kuće, baterija i mreže — nije potrebno da se mešate.
Šta to znači u praksi:
- Pumpa, kotao i klima-uređaji se pokreću sa baterija: trofazni inverter podnosi startne struje do dvostruke snage u trajanju od 10 sekundi.
- Kada mreža ispadne, inverter automatski prelazi na baterije, a uređaji u kući nastavljaju da rade.
- Proizvodnju, punjenje baterija i potrošnju možete da pratite u aplikaciji na telefonu.

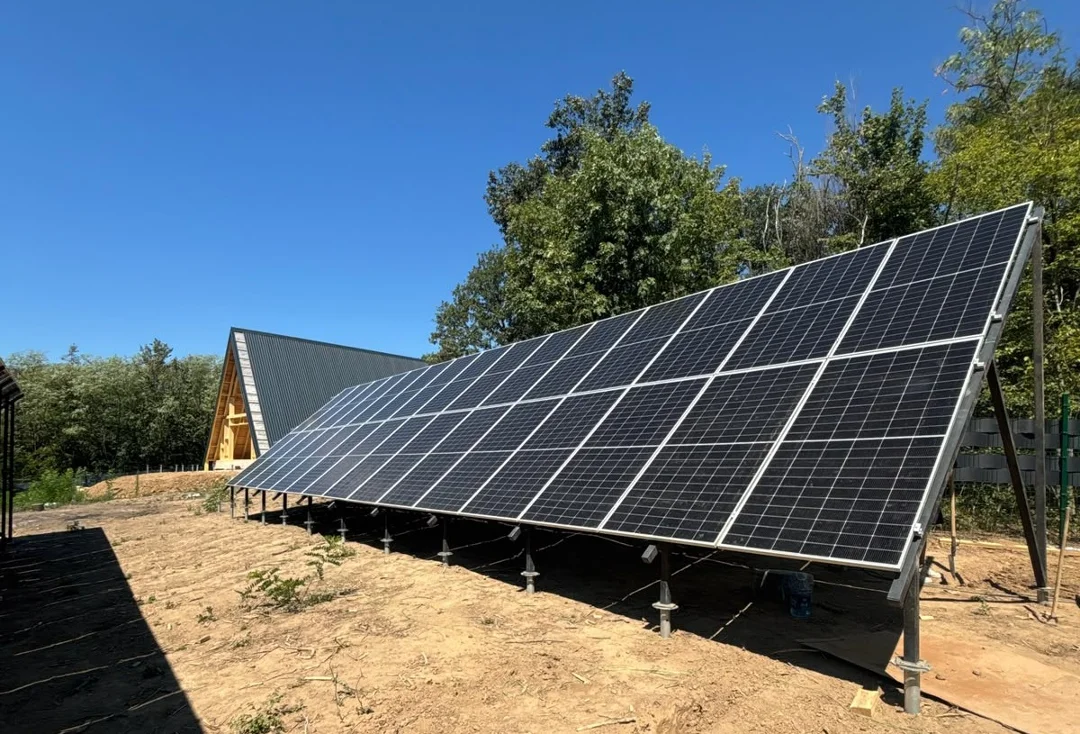

Solarno polje: 72 AIKO panela pod uglom od 41° strogo ka jugu
Paneli su potpuno crni, AIKO Neostar 2S+ od 500 W, efikasnost 22,4%. Tipičan modul iste veličine daje 19–20%, pa AIKO sa iste površine daje oko 12% više energije.
- Dvoredni raspored panela u uspravnom položaju, fiksni nagib od 41°.
- Garancija proizvođača je 15 godina, projektovani vek trajanja je 30 godina.
- Aluminijumske šine i AR2 stezaljke sa pričvršćivačima od nerđajućeg čelika.
Ugao od 41° izabran je zbog zimske proizvodnje i klizanja snega. Na takvom nagibu sneg sam klizi, pa panel ne stoji pod ledenom korom do otopljenja.
Noseće konstrukcije: čelični nosači proračunati na sneg od 1,0 kN/m² i vetar od 25 m/s
Dve nezavisne konstrukcije po 36 panela, u svakoj po 13 rešetkastih nosača. Svi noseći elementi su od jednog profila SHS 60×60×2 mm, čelik S235: manje pozicija u nabavci i manje šanse da se pri montaži zameni deo.
Šta je uključeno u proračun:
- Opterećenje snegom — zona I, sk = 1,0 kN/m², opterećenje na površinu 0,4 kN/m².
- Opterećenje vetrom — osnovna brzina 25 m/s, vršni pritisak 0,65 kN/m².
- Kategorija terena II–III: brdovit teren sa izgradnjom u blizini.
- Projektovani vek trajanja konstrukcije — 25 godina.
Ukupna težina jedne konstrukcije sa panelima je oko 1.924 kg, od čega 772 kg čelika. Sve to stoji na zavrtanjskim šipovima: beton nije livan, plato nije betoniran, a parcela se može vratiti u prvobitno stanje.
Sve kombinacije opterećenja izračunate su po srpskim nacionalnim standardima SRPS EN 1991. Po projektu je izdat strukturni inženjerski izveštaj — investitor ga je dobio u ruke.
Energetski centar: inverter Deye 30 kW i 12 baterija u jednom ormaru
Elektranom upravlja trofazni hibridni inverter Deye SUN-30K-SG01HP3-EU-BM3.
- Efikasnost 97,6% i MPPT efikasnost 99,9%: pri konverziji se gubi manje od 3% proizvodnje.
- Dva MPPT trekera: paneli mogu da se rasporede na različite konstrukcije bez gubitka proizvodnje.
- Pasivno hlađenje, buka ispod 30 dB — tiše od frižidera.
- Radni opseg od −40 do +60 °C.
- Ugrađena zaštita: od groma, od ostrvskog rada, od kratkog spoja, od prenapona, kontrola otpora izolacije.
Akumulator (blok baterija) — 12 modula Deye BOS-G Pro od po 5,12 kWh, visokonaponska sprega preko kontrolne jedinice HVB750V/100A.
- LiFePO4 hemija: prag termičkog bega je viši nego kod litijum-kobaltnih ćelija, a degradacija je sporija.
- Radni vek — najmanje 6.000 ciklusa pri dubini pražnjenja od 95%. To je više od 16 godina svakodnevnog ciklusa.
- Garancija na baterije — 10 godina.
Tehnička kućica: baterije cele godine rade na svojoj temperaturi
Za inverter i baterije izgrađena je posebna izolovana tehnička kućica na metalnoj konstrukciji.
Zašto je potrebna:
- Temperatura. LiFePO4 se puni samo na pozitivnoj temperaturi, a na vrućini brže stari. XPS od 50 mm na podu, 20 mm na zidovima i parna brana po celom obimu drže radni opseg i u januaru i u avgustu.
- Vlaga. EPDM traka i parna brana sprečavaju da kondenzat dospe do elektronike.
- Održavanje. Oprema je raspoređena na jednom zidu, a ormar sa baterijama stoji na točkićima — očitavanje ili zamena modula traje nekoliko minuta, bez rasklapanja susednih.
- Tišina. Ventilacija i inverter zuje u tehničkoj kućici, zvuk ne dopire do stambenih prostorija.
Šta je unutra:
- Okvir od profila 60×60×3 mm na zavrtanjskim šipovima, obloga sendvič panelom od 30 mm.
- Izolovana vrata 0,9 × 1,88 m i prozor.
- Dve prinudne ventilacije, LED osvetljenje, grupe utičnica.
- Razvodna tabla sa tropolnim prekidačem od 50 A i zaštitnim prekidačima na vodovima.
Sastav sistema
| Pozicija | Model | Kol. |
|---|---|---|
| Solarni paneli | AIKO Neostar 2S+ 500 W, full black | 72 kom. |
| Hibridni inverter | Deye SUN-30K-SG01HP3-EU-BM3, 30 kW, trofazni | 1 kom. |
| Baterije | Deye BOS-G Pro 5,12 kWh HV, LiFePO4 | 12 kom. |
| Kontrolna jedinica baterija | Deye HVB750V / 100A-EU | 1 kom. |
| Nosači | Aluminijumske šine i AR2 stezaljke | komplet |
| Noseća konstrukcija | Čelik S235, SHS 60×60×2 mm | 2 konstrukcije |
| Tehnička kućica | Metalni okvir, sendvič panel 30 mm, XPS izolacija | 1 kom. |
Faze: od proračuna do puštanja u rad
- Proračun i projekat. Računamo potrošnju, biramo snagu i kapacitet, izrađujemo strukturni inženjerski izveštaj sa opterećenjima.
- Temelji i čelik. Uvrćemo šipove, sklapamo i farbamo nosače, postavljamo konstrukcije.
- Tehnička kućica. Sklapamo okvir, oblažemo, izolujemo, razvodimo struju.
- Montaža elektrane. Postavljamo panele, vučemo kablove, montiramo inverter i baterije.
- Puštanje u rad. Programiramo inverter i senzore struje, povezujemo monitoring, vršimo probno pokretanje.
Koliko košta ovakav projekat
- Solarna elektrana 36 kW sa akumulatorom 61,4 kWh i zemljanim konstrukcijama — od €41.000 sa PDV-om.
- Izolovana tehnička kućica za opremu — od €11.900 sa PDV-om.
U cenu su uključeni oprema, čelik, montaža, elektroinstalaterski radovi, puštanje u rad i podešavanje monitoringa.
Cena projekta zavisi od reljefa parcele, dužine trasa i potrošnje kuće. Pošaljite račun za struju i koordinate parcele — vratićemo se sa proračunom.
Garancije
- 15 godina — garancija na solarne panele, vek trajanja 30 godina.
- 10 godina — garancija na baterije, radni vek od 6.000 ciklusa.
- 25 godina — projektovani vek trajanja čelične konstrukcije.
- Sertifikati — IEC 62619, UL1973, UN38.3, VDE-AR-N 4105, IEC 62109.
