Батарейная коробка BB2.1x, 2 батареи + 1 инвертор

Описание

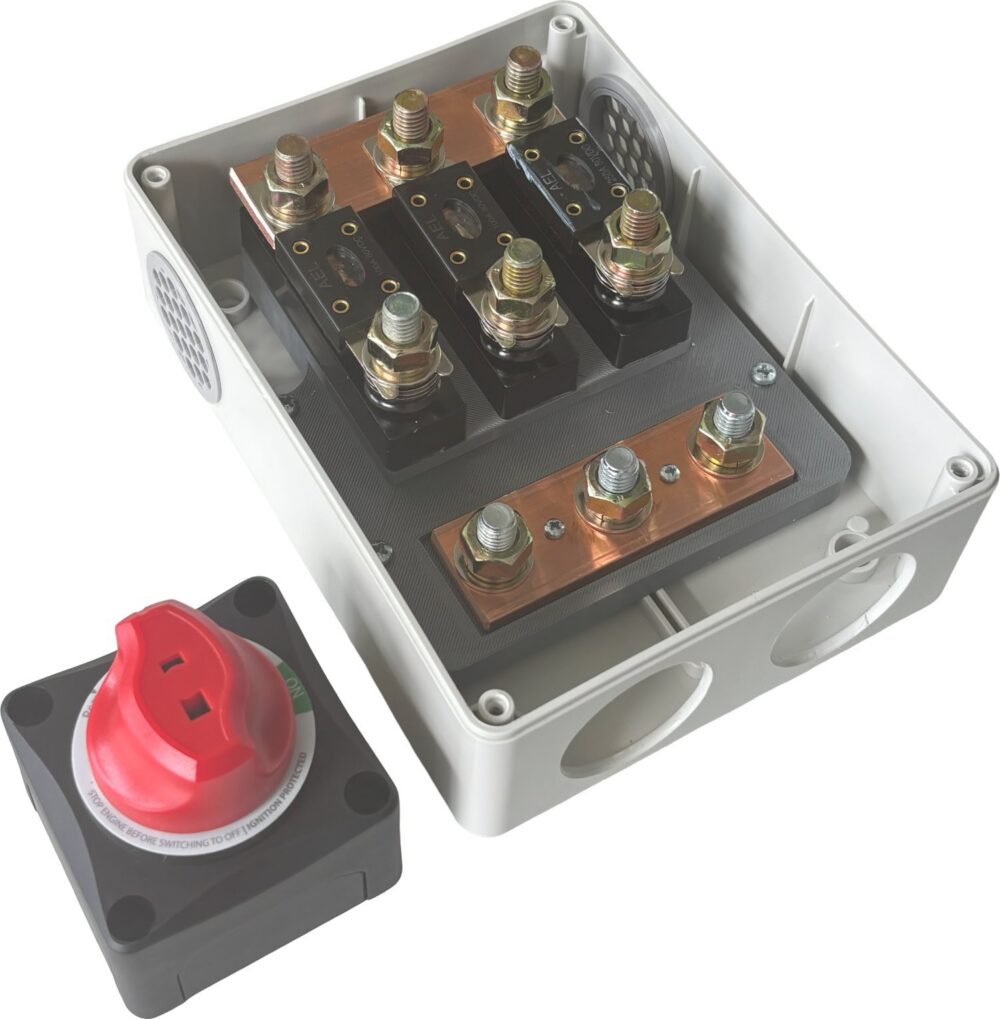

Батарейный бокс служит для параллельного соединения 2 батарей и 1 инвертора на напряжении 48 V DC. Бокс оснащен предохранителями 100 A для отдельных батарей и 250 A для выхода к инвертору. Бокс хорошо подготовлен для установки входных и выходных кабелей благодаря тройке отверстий на нижней стороне коробки. К боксу прилагается разъединитель для DIY установки.

Монтаж и подключение

• Работайте с устройством всегда без напряжения. Монтаж устройства может выполнять только лицо с соответствующей квалификацией.
• Устройство предназначено для использования в помещении при температурах от +5 до +25 °C и влажности до 95 % неконденсирующей. Не размещайте над источниками тепла, например, инверторами.
• Устройство предназначено для монтажа на негорючую поверхность в вертикальном положении так, чтобы выводы кабелей направлялись вниз. Это положение необходимо соблюдать для правильной естественной вентиляции устройства.
• Не закрывайте вентиляционные отверстия, а также отверстия для кабелей.
• Кабели монтируйте и крепите так, чтобы не возникал на винты натяжение больше 3 N.
• Провода подключаются с помощью кабельного глаза с отверстием 10 mm.
• Используйте правильные сечения проводов для отдельных ветвей или установите предохранители с более низким адекватным значением. Тип предохранителя ANL.
• Батарейная ветвь (первые 2 ветви слева, 100 A) подключайте с минимальным сечением 25 mm².
• Инверторная ветвь (последняя ветвь справа, 200 A) подключайте с сечением минимум 70 mm².
• Крутящий момент затяжки подключающих винтов составляет 12 Nm.

Ключевые параметры

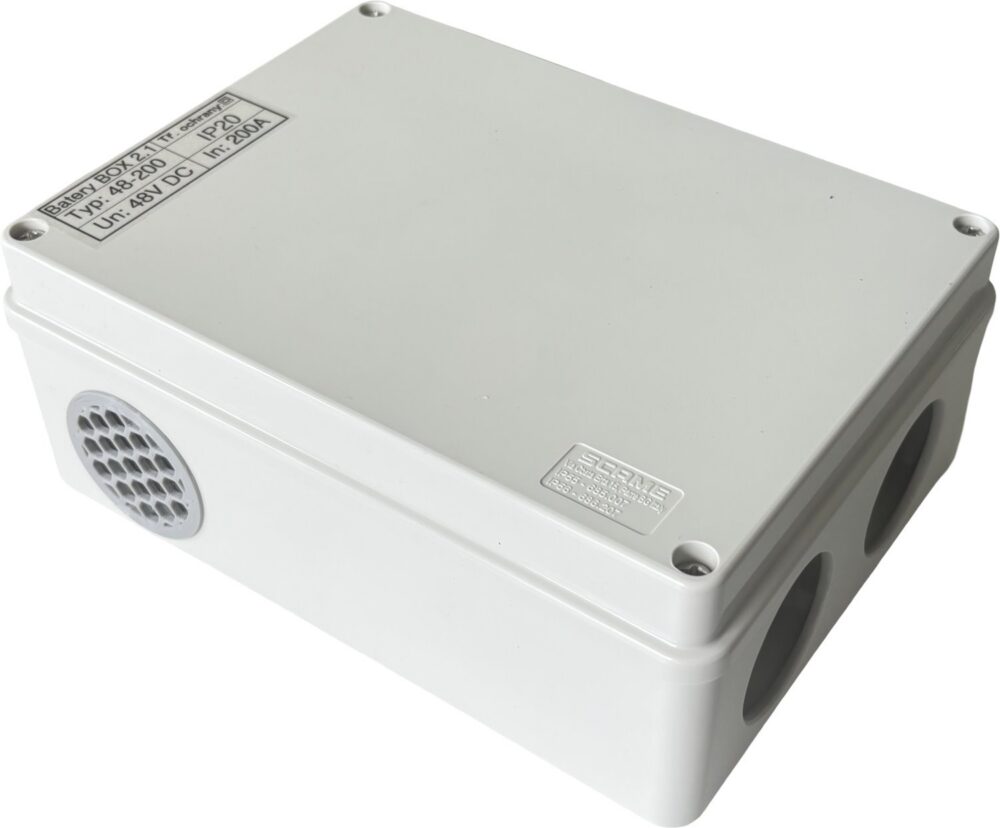

• Размеры: 146 x 196 x 88 mm
• Рабочее напряжение: 48 V
• Постоянный ток через устройство: 140 A
• Кратковременный ток: 200 A (макс 5 мин)
• Пиковый ток: 250 A (15 с)
• Степень защиты IP20

Содержимое упаковки

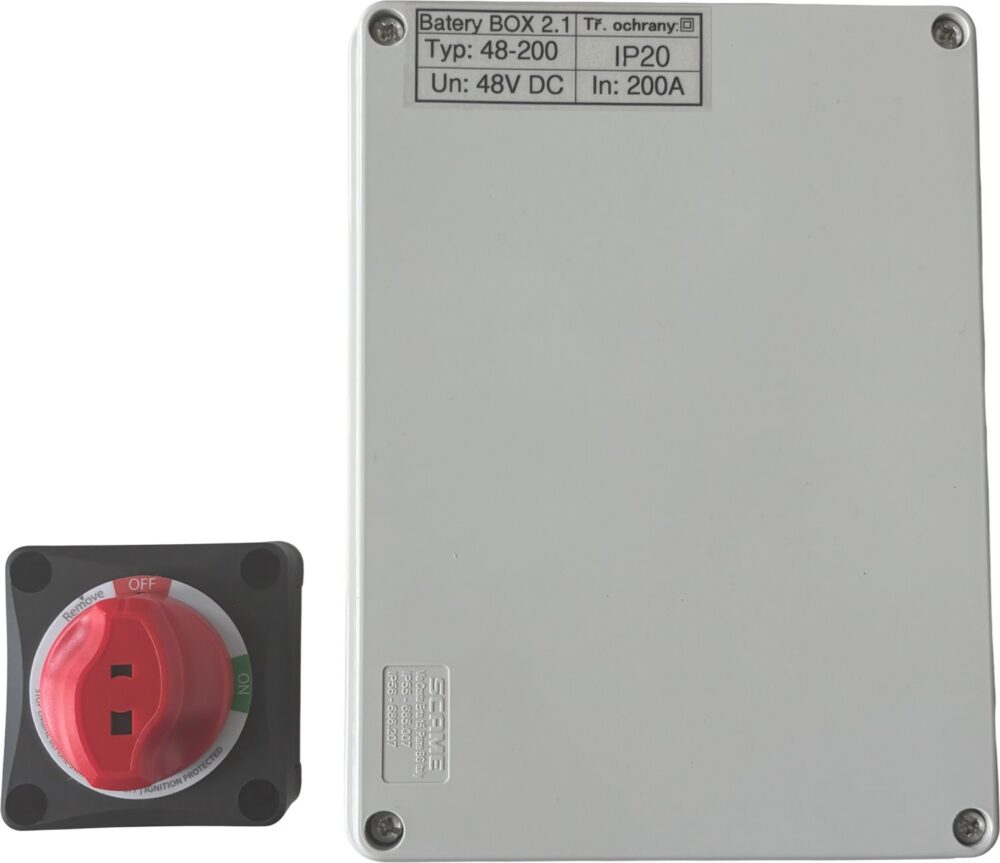

• Battery box

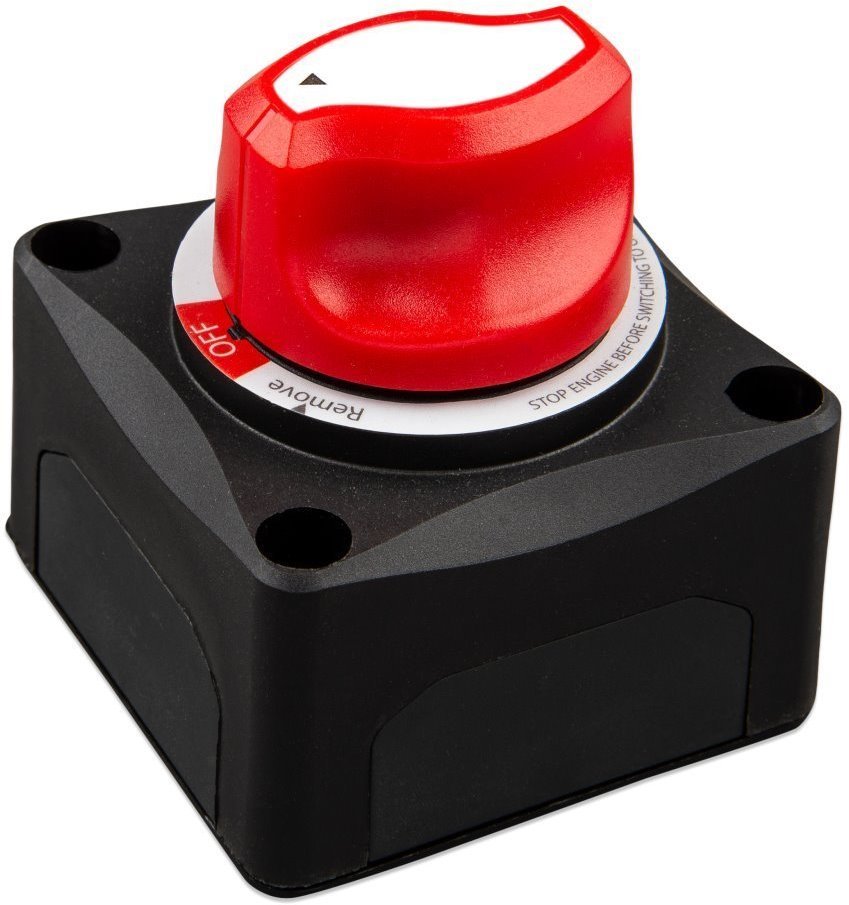

• Разъединитель victron energy — 48V / 275A
